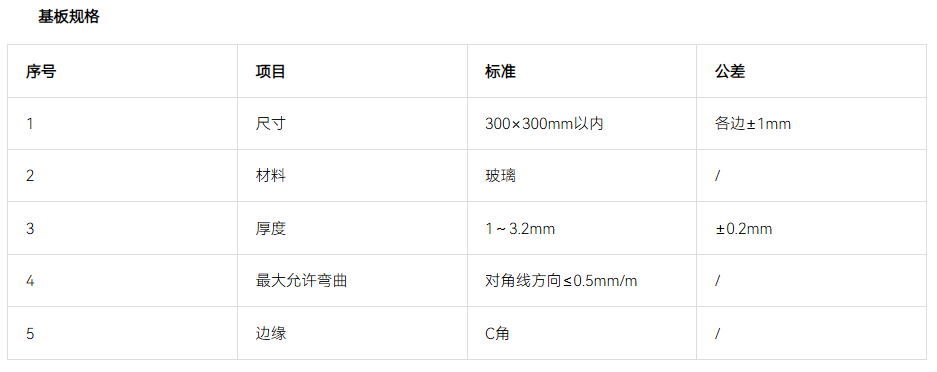

此设备用于玻璃基板（基板尺寸300×300mm）表面沉积各种薄膜，可以制备出高质量的导电材料、绝缘材料和金属氧化物等纳米薄膜，这些薄膜在传感器、光电器件和阻隔层等方面具有重要应用价值。

原子级别精度：ALD技术允许在原子级别上精确控制薄膜的厚度和组成，确保薄膜的质量和性能。

高均匀性与一致性：无论基片尺寸大小，ALD技术都能确保薄膜的均匀性和一致性，适用于大规模生产。

广泛适用性：可用于制备导电材料、绝缘材料和金属氧化物等多种纳米薄膜，满足各种应用需求。

多领域应用：在传感器、光电器件、阻隔层等领域具有广泛的应用前景，是现代微电子和纳米技术领域的核心设备。
