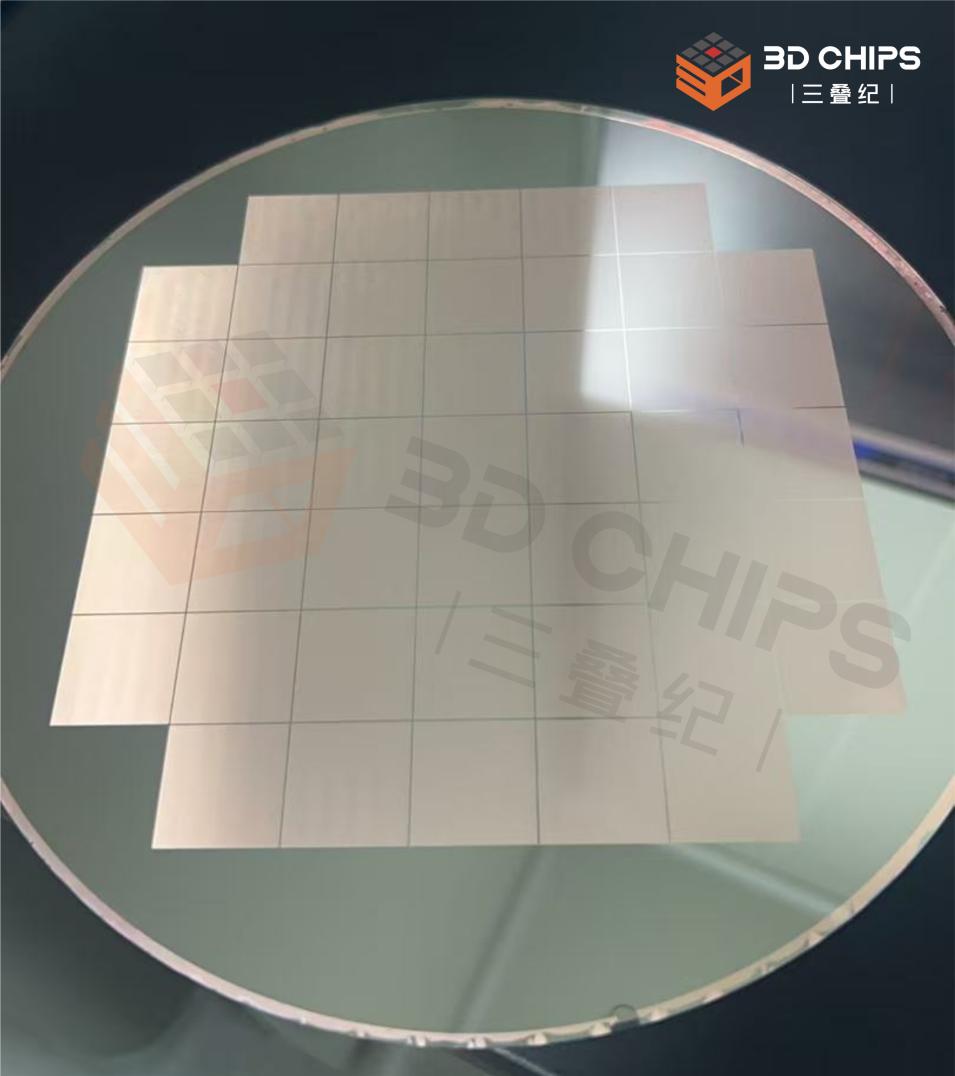

近日，三叠纪（广东）科技有限公司自主研发的玻璃基微栅载网正式稳定出货，依托TGV3.0技术体系完成产品落地，为透射电镜科研表征带来国产高品质样品承载新方案，进一步拓宽TGV技术的应用版图。

透射电镜载网是TEM设备的核心消耗品，主要承担观测过程中纳米样品的承载工作。传统TEM微栅铜网一直存在孔径不均匀、孔缘有毛刺、通孔不好等工艺上的弊端，同时常规碳膜基底会产生碳背景噪音，影响微小样品晶格成像还有EDS能谱分析，限制了二维纳米材料、半导体先进材料的高分辨表征效率。

三叠纪新品采用自研激光精密冷加工工艺，针对性解决上述行业痛点，助力科研人员获得无背底、高信噪比的电镜成像结果。

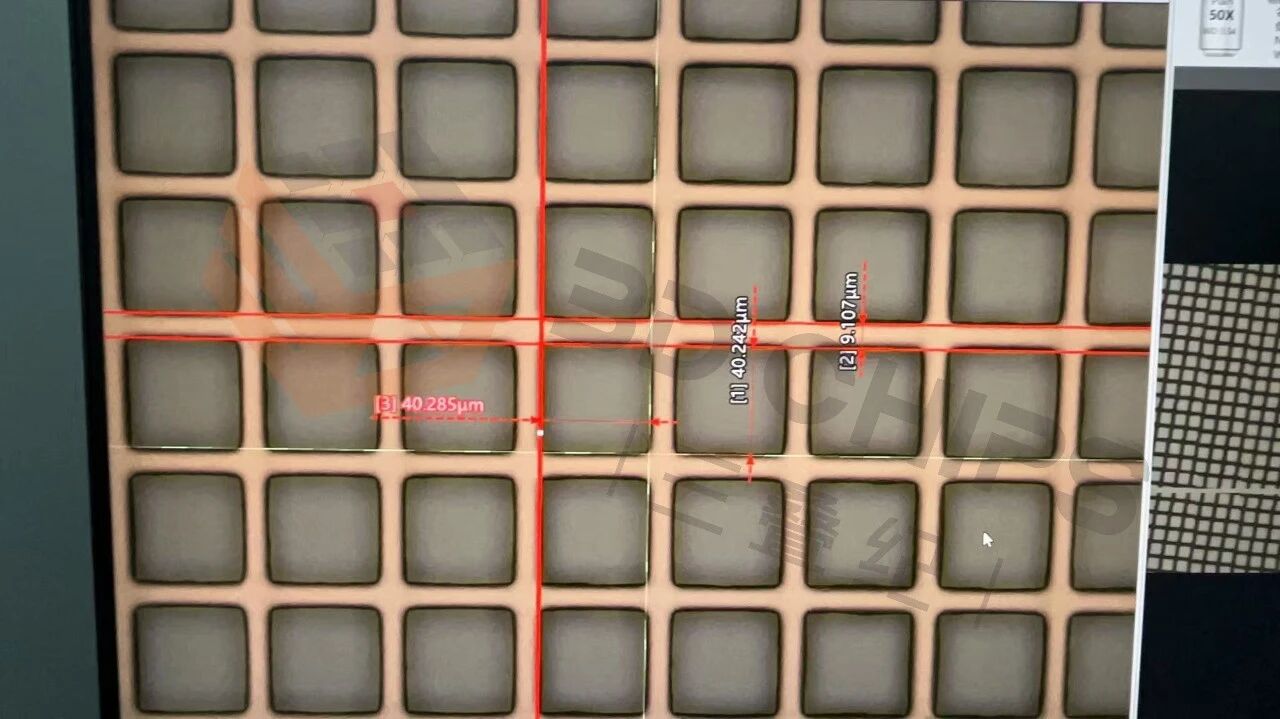

和传统成膜制孔的办法不一样，该玻璃基微栅载网用的是非接触式激光高精度加工成型，靠着薄膜上能控制的微孔结构，让纳米样品悬空架在孔洞上面，电子束直接穿透被测样品，躲开碳膜基底带来的信号干扰，与此同时还具备电磁波屏蔽能力，能得到干净清楚的观测图像。

和传统碳基微栅比，这款产品有四个核心优势：

第一，实现零碳背景信号干扰，玻璃基材不含碳元素，开展EDS元素表征时不会引入碳杂质信号，检测数据更精准。

第二，电子束耐受能力比较强，玻璃薄膜耐高温，碰到高能电子束辐照不容易烧膜破损，兼具电磁波屏蔽和高透光属性，能支持长时间稳定高分辨成像。

第三，加工的精度比较高，厚度还能控制，靠着TGV激光工艺，避开了半通孔还有孔边缘有毛刺的缺陷，透明性比传统碳微栅要好。

第四，化学稳定性比较好，玻璃基材惰性很强，能耐酸碱腐蚀，适合催化、电解液等腐蚀性样品测试的场景，

产品主要涵盖两大应用方向，在纳米材料长时间高分辨成像和EDS元素检测场景里，可以用来对石墨烯、MXene等二维薄片进行悬空观测，能抵抗电子束辐照，长时间拍摄不会出现烧膜情况，稳定输出原子晶格图像；针对纳米催化剂单颗粒检测，零碳基底能保证无机粉体元素分析的准确度，还能兼容各类腐蚀性待测样品。

除科研表征之外，该产品还可作为透光电磁屏蔽基底。当下电磁污染问题日趋复杂，民用、医疗、军工领域大量器件，与此同时需要光学透过与电磁屏蔽双重性能。玻璃基微栅载网能够应用于电子设备光电元件防电磁泄露、方舱与医疗设备观察窗等场景，阻隔电磁干扰，降低辐射影响。

该玻璃基微栅载网支持铜、镍、钼多种基底可选，孔径规格可定制，可匹配高校实验室、科研院所、半导体材料企业、第三方检测机构的TEM实验与器件开发需求。

三叠纪深耕先进封装与微纳材料加工领域，持续推进电子材料国产化创新。公司表示，未来将不断完善TGV3.0产品线，推出高品质微栅载网等产品，降低科研用户采购成本，助力国产微纳表征与电子器件产业链自主可控。
