看过西游记我们都知道，孙悟空大闹天空失败被扔进了太上老君的八卦炉，烧了七七四十九天，猴哥硬是一声不吭，仅仅被烟熏坏了眼睛，没被火烧死。

我认为其实就太上老君的炉子不行，据说它的八卦炉分八个方位，其中“巽位”是通风口，只有风没有火，也就是说八卦炉内温度分布不均匀，所以猴哥才侥幸活了下来。这和我们今天聊的“热场”有点类似。

热场控制很重要

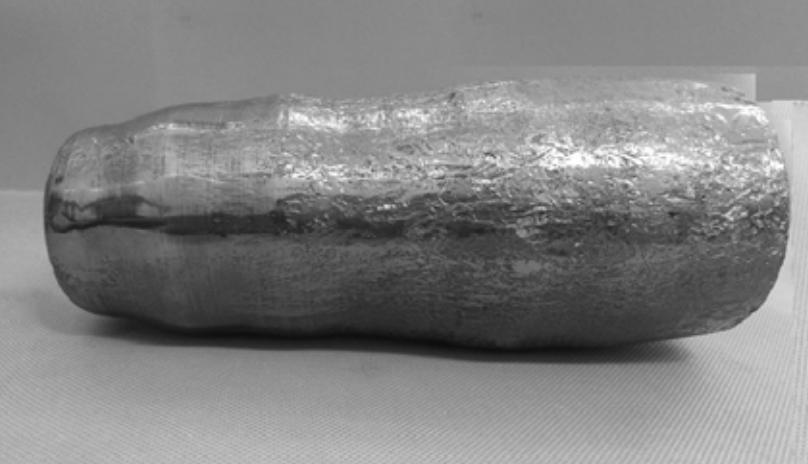

磷化铟 (InP) 是继 Si、GaAs 之后的新一代电子功能材料，由于其独特优越的物理化学性能，它在现代半导体行业中占据越来越重要的战略性地位。

当前，磷化铟处于全面缺货中，除了产能跟不上需求意外，有行业人士认为良率才是磷化铟的真壁垒。据了解，行业内磷化铟衬底综合良率水平约30%，海外头部厂商也就在45%-48%区间。

磷化铟衬底核心工艺在单晶生长这一环，该环节是典型的“黑箱工艺”，高温高压下温度梯度、晶体转速、气氛控制差之毫厘，整炉晶体就可能报废。

单晶生长时，单晶炉内合理的温度分布是生长高质量单晶的重要条件。所谓热场是指为了熔化材料，并保障单晶正常生长的温度环境，也叫热系统。当然，热场不是晶体生长的专属，也不是加热所有的材料都强调温度梯度分布，例如在烧结陶瓷材料时，我们往往会要求烧结炉内温度分布均匀而不是存在梯度。

温度梯度与温度分布均匀并不冲突，而是按需所取，都体现了热场控制的重要性。如果八卦炉内的热场是分布均匀的，猴哥可能早就完蛋了，可见热场控制是多么的重要。

热场对磷化铟晶体生长的影响

在磷化铟单晶的制备过程中，温度场的设计对晶体质量具有决定性影响。这是因为温度场直接决定了晶体生长过程中的温度分布、热应力分布以及最终晶体质量。

热场的均匀性和稳定性是确保高质量单晶生长的核心要素之一。

首先，温度梯度的精确控制至关重要：过大的温度梯度会引发晶体内部显著的热应力，从而导致位错、裂纹等缺陷的产生，严重损害晶体的结构完整性和电学性能；反之，过小的温度梯度则可能导致晶体生长速率过低，影响生产效率。因此，优化温度场设计以实现温度梯度的精准调控，是提升磷化铟单晶质量的关键所在。

其次，热场的对称性对晶体的均匀生长至关重要，不对称的热场会导致晶体生长界面不均匀，进而影响晶体的直径控制和表面质量。

此外，热场的设计还需考虑熔体与晶体之间的热对流效应，不合理的对流会导致溶质分布不均匀，形成杂质条纹或成分偏析，降低晶体质量。

在液封直拉法（LEC）等生长方法中，热场的设计还需兼顾熔体表面和晶体生长界面的温度分布，以避免磷挥发或熔体过热等问题。

因此，优化热场设计、控制温度梯度和热场对称性，是提高磷化铟单晶生长质量的核心环节，直接影响晶体的结晶完整性、电学性能和器件应用的可靠性。

热场的组成

热场也叫热系统。热系统一般由加热器、保温系统、坩埚、导流筒、埚托、坩埚轴、炉底护盘等构成。在制备不同单晶时，由于所采取的生长技术及工艺不同，所使用的晶体生长设备不同，热场结构设计也会有所不同。

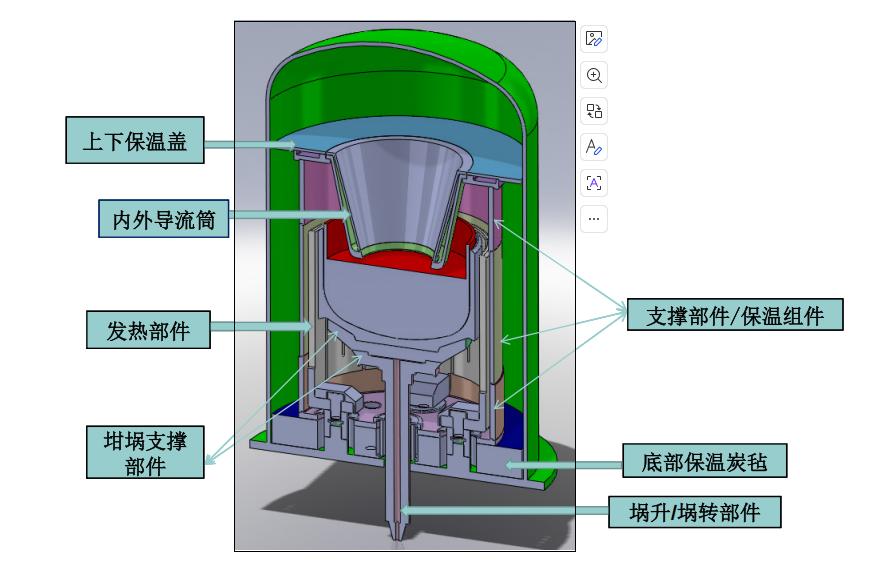

热场（热系统）结构示意图

加热器材料选择的设计原则是具有耐高温，导电好，易加工且经济适用。石墨是首选材料，通常加热器均是石墨制造。鉴于其特点，人们设计出了碳素纤维、碳毡等石墨产品，这些产品提高了石墨的一些物理特性，例如碳毡的导热性变差，因此可以用来设计保温系统。另外高纯石英片、钼片和陶瓷制品同样也可以用来设计热场。

决定热场的因素

热场的温度分布及对称性和固液界面前沿的温度梯度是决定晶体质量的关键因素，通常不同的晶体对热场的要求也不一样。对于重掺杂的晶体来说，需要较高的温度梯度来抑制成分过冷，抑制过凸的固液界面形状。

通常晶体生长热场的结构的好坏主要由如下因素来决定：

（1） 加热器的形状、尺寸、位置

加热器的形状与晶体的直径有关系，如果在大容量坩埚中生长小直径的晶体通常较为困难。由于加热器本身不能实现整个内部的温度均匀，因此增加固液界面前沿温度梯度的一个很好的办法就是调节坩埚的位置。另外，也可以通过改变熔体的多少来调节结晶界面的温度梯度，晶体生长过程中随着液面的改变没热场也可能改变，因此可能还要想应的调节坩埚位置的升降。

（2） 炉体结构

由于晶体生长需要温度场的对称性，通常炉体设计成对称的结构，例如。圆柱形、球形及主体为圆柱炉盖为半球形等。如果要在高温高压下进行晶体生长，还要求炉体空间尽可能的小，以免引起晶体生长过程的强对流。

（3） 保温材料及保温结构

保温材料的导热系数及保温结构决定热场的热流散失情况。因此，其对热场具有决定性的影响。通常人民会选择石棉、石墨毡、石墨块、石英布和多层钼屏等作为保温材料。

（4） 冷却水的流量及保护气的流量

晶体生长过程中，热量通过熔体和晶体表面、保温套和气氛最终会被炉体的循环水带走，通常不同的部位都有不同的水路。籽晶杆的循环水应该更大些。这样容易将晶体中的热量散失，利于引晶。炉体散失的热量会降低气氛的温度，带走晶体表面的温度，利于晶体生长。另外，还可以在晶体生长过程中进行保护气的循环，降低炉体内部气氛的温度，来对晶体进行散热，以便在固液界面前沿形成合适的温度梯度。

（5） 晶体生长参数

如增加坩埚的转速，可以改变熔体表面的散热情况，从而改变晶体生长前沿的热场。在较快的晶体生长速度下，晶体快速进入冷区，增加了晶体表面的散热，因此在一定情况下也可以提高固液界面前沿的温度梯度。

综上所述，温度场的设计在磷化铟单晶的制备过程中具有决定性影响。通过优化温度场设计，控制温度梯度和热场对称性，研究人员能够显著提高磷化铟单晶的质量和生长效率。
