6月1日，英伟达GTC Taipei 2026在中国台北开幕。上午11时整，英伟达创始人兼CEO黄仁勋身着标志性黑色皮衣登上舞台，为GTC Taipei 2026拉开主题演讲序幕。

本届GTC Taipei与COMPUTEX 2026（6月1日至5日）联动举行，主题为"AI Together"。黄仁勋的开场没有绕弯子，他告诉全场：AI已经从"生成式"跨进了Agentic AI（智能体AI）的实用化阶段——AI不再只是问答工具，而是能自主规划、调用工具、冲击存储与网络的"数字员工"。

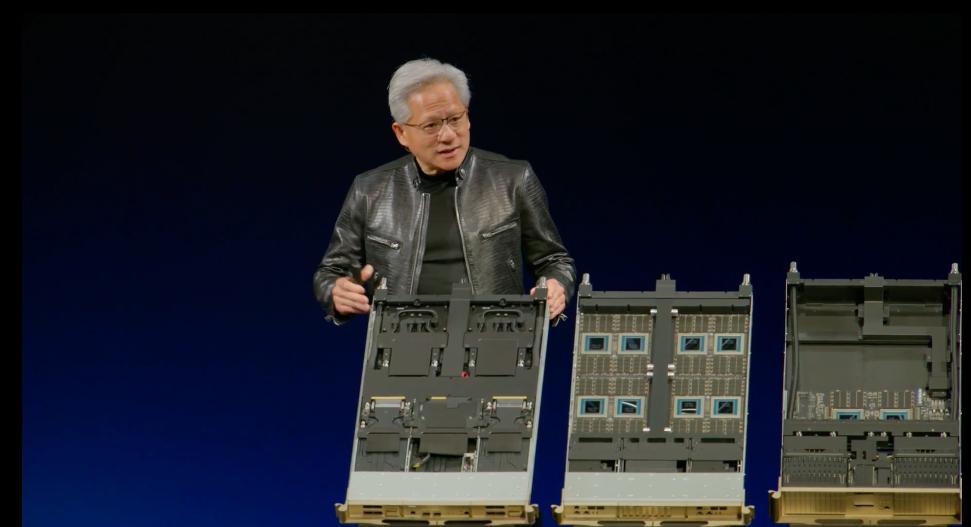

黄仁勋用相当长的篇幅揭幕了英伟达下一代平台Vera Rubin——一套由7颗自研芯片+5类机架级计算机组成的POD级AI超级系统，而非单一GPU。他透露，Vera Rubin已有4万名工程师参与研发，第三季度启动首批交付，第四季度加速上量，供应链规模较上一代Grace Blackwell翻倍，覆盖全球30余国350余家工厂。

早在3月17日圣何塞的那场 GTC 2026 主场大会上，黄仁勋曾表示：

"世界上第一个CPO Spectrum-X交换机——这已全面投产。共封装光学。光学器件直接来到这个芯片上，直接与硅接口。电子被转换成光子……我们与台积电共同发明了工艺技术。我们是当今唯一一家投入生产的公司。它被称为COUP，它完全是革命性的。"

这段话的信息密度极高，拆开来就是三层含义：

第一，CPO不再是"路线图承诺"，而是已进入量产交付。黄仁勋明确把采用共封装光学（Co-Packaged Optics）的 Spectrum-X / Spectrum-6 以太网交换层纳入Vera Rubin横向扩展（scale-out）方案，并指出这是解决Agentic AI时代机架间带宽爆炸的唯一工程路径——传统可插拔光模块的铜走线与中继功耗，已经成为Token工厂吞吐率的硬天花板。

第二，COUP（CoUP）本质是台积电与英伟达联合定义的异质光电共封装工艺。把硅光子引擎/光学接口直接做到交换ASIC封装体上，让电子在芯片表面就近转为光子，省掉光模块、省掉长距离电走线，官方给出的方向性指标是功耗降到传统方案的约1/5量级、带宽密度量级提升、传输能耗大幅下降。

第三，他用"唯一一家投入生产"划了一条竞争红线。言下之意：CPO的难点从来不在原理，而在热管理、光纤对准、封装良率与规模化可靠性——这些才是真正的护城河，而英伟达+台积电先把这道门踹开了。

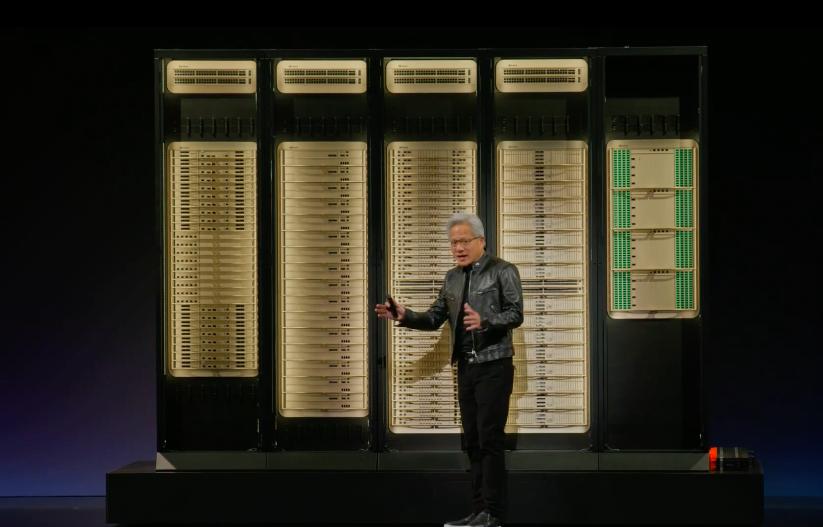

黄仁勋虽未在台上拆光学引擎，但Rubin平台的机架形态（液冷、无缆化趋势、NVL72的NVLink 6全对全铜缆域内互联）本身就暗示了英伟达的现实路线：机柜内scale-up仍靠铜（极低延迟、最短距离），跨机架scale-out才是CPO硅光子的主战场。这个分工不是退让，而是工程理性的体现——也是为什么光通讯链的"长线订单确定性"反而在今天被强化了。

我们看到，今天的GTC Taipei与其说是产品发布会，不如说是一次产能动员令：CPO共封装光学已被亲手签下了"量产地位"，下一步就看台积电CoUP产能、光引擎供应链（InP激光/硅光PIC/光纤阵列）与整机厂的爬坡速度能不能跟上Vera Rubin的出货节奏。
